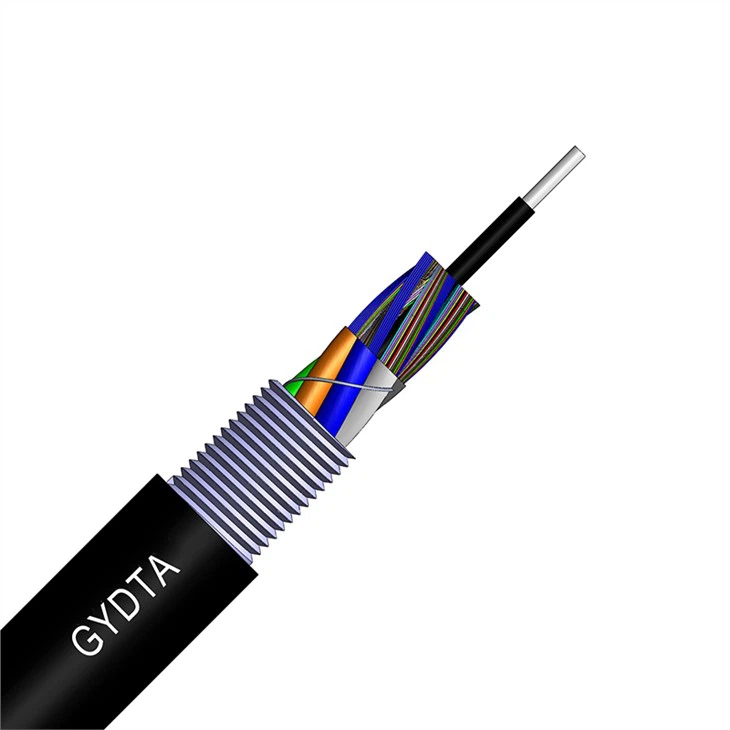

Defnyddir rhubanau ffibr optegol yn GYDTA i wella'r dwysedd ffibr, sy'n ei gwneud hi'n bosibl cynhyrchu cebl ffibr cyfrif uchel gyda diamedr cymharol fach. Mae tiwbiau rhydd wedi'u gwneud o blastig modwlws uchel ac wedi'u llenwi â chyfansoddyn llenwi i amddiffyn rhuban ffibr optegol. Mae tiwbiau rhydd (a gwialen llenwi) yn sownd o amgylch yr aelod cryfder canolog metelaidd i ffurfio craidd cebl cryno a chylchol, ac mae'r bwlch yn y craidd cebl wedi'i lenwi â chyfansoddyn blocio dŵr. Ar gyfer rhai meintiau o gebl optegol, mae'r aelod cryfder canolog wedi'i orchuddio â haen o glustog. Mae gwain polyethylen yn cael ei allwthio ar ôl lapio tâp cyfansawdd alwminiwm-plastig yn hydredol i ddarparu'r gallu i atal lleithder i'r cebl.
Math o gynnyrch:GYDTA
Cais: Rhwydwaith ardal fetropolitan a chyfathrebu rhwydwaith mynediad.
Disgrifiad o'r cynnyrch:
Rhuban ffibr optegol, dyluniad tiwb rhydd, aelod cryfder canolog metelaidd, craidd sownd SZ wedi'i lenwi â gel, gwain allanol bondio tâp alwminiwm AG.
Modd gosod:Dwythell/Erial
Tymheredd gweithredu:-40 gradd - ynghyd â 70 gradd
creiddiau | Isafswm radiws plygu （mm） | Isafswm grym tynnol a ganiateir （N） | Isafswm ymwrthedd gwasgu a ganiateir （N/100mm） | |||
statig | deinamig | tymor byr | tymor hir | tymor byr | tymor hir | |
2-1440 | 10D | 20D | 1500 | 600 | 1000 | 300 |
Nodyn: Mae D yn golygu diamedr allanol y cebl optegol
1, Mae'r strwythur rhuban ffibr optegol yn ffafriol i gysylltiad cyflym ac yn byrhau'r cyfnod gosod.
2, Mae dyluniad rhesymol, rheolaeth fanwl ar hyd gormodol o ffibrau yn y tiwb rhydd a'r broses ceblau gorau posibl yn darparu priodweddau mecanyddol ac amgylcheddol rhagorol i'r cebl.
3, Mae'r dyluniad tiwb rhydd, sownd SZ, ynysu ffibrau rhag gosod a llymder amgylcheddol.
4, Mae'r dyluniad craidd wedi'i lenwi â gel blocio dŵr yn darparu perfformiad gwrth-ddŵr rhagorol i'r cebl ac ymwrthedd lleithder.
Tagiau poblogaidd: 12-1440 creiddiau alwminiwm tâp polyethylen rhwymedig gwain sownd rhydd tiwb optegol ffibr rhuban cebl gydta
